Descripción
CAMPO DE EMPLEO
Se usa principalmente para pistones de cilindros hidráulicos de servicio pesado, acompañado por uno o dos aros guías (uno de cada lado). Con gran resistencia a la extrusión, muy bajo coeficiente de fricción y una amplia compatibilidad química. Admite juegos diametrales mayores que los standards.
El rango de temperatura (-50º C a 200º C), se debe a la gran estabilidad térmica del PTFE (TefIon) cargado, sólo limitado por el compuesto de caucho expansor, esta limitación es aplicable de acuerdo al fluido a sellar. Presión de trabajo hasta 300 BAR y en la velocidad de carrera gasta cuatro metros por segundo.
FABRICACIÓN
La composición es de un aro de cierre en material PTFE con carga reforzante especial y un expansor de caucho de acrilonitrilo (NBR 8oSh.).
MONTAJE Y APLICACIÓN
Se aplica en pistones de doble o simple efecto en cilindro de control, instalaciones servo conducidas, máquinas-herramienta, maquinarias viales y de construcción, cilindros de cierre rápido, etc.

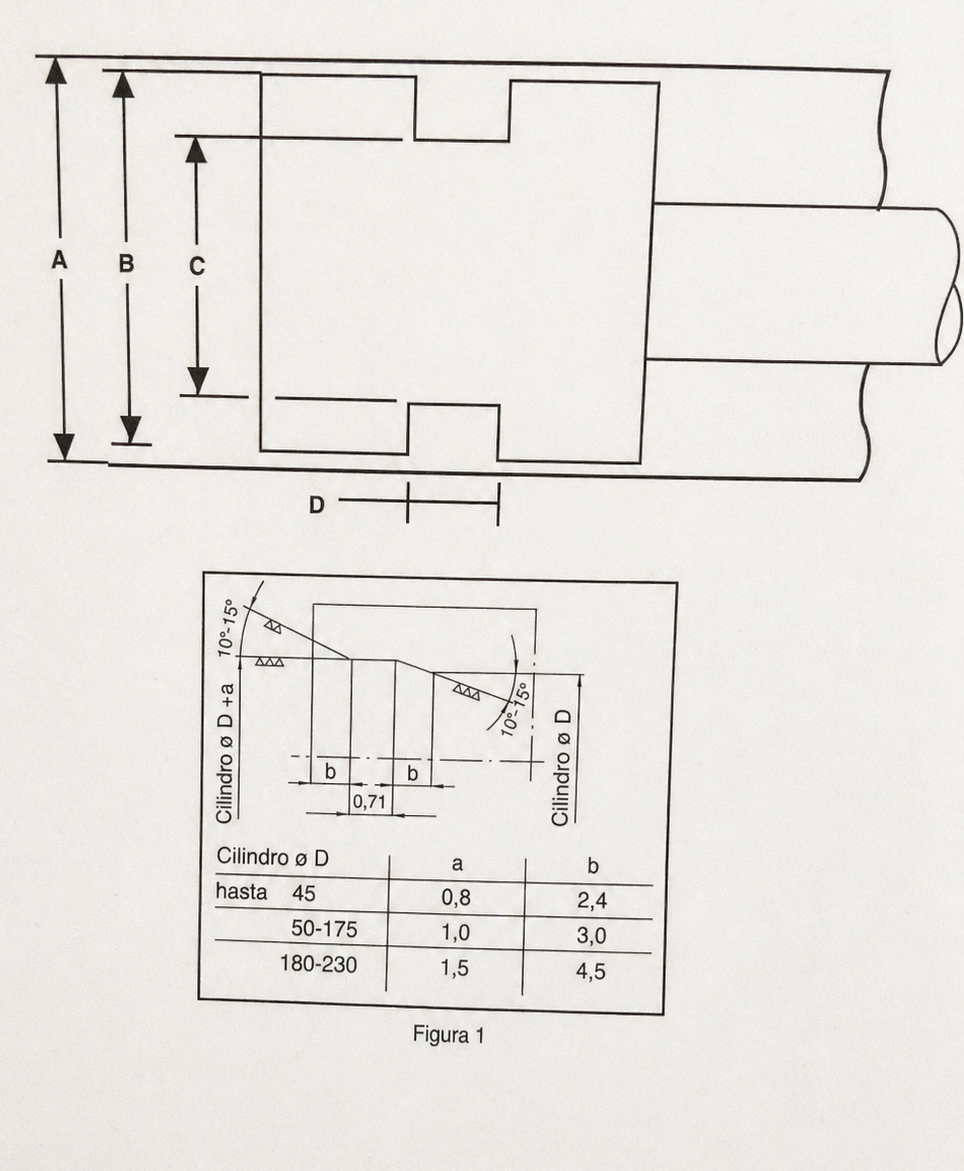

Con respecto al montaje debe introducirse el expansor de caucho en el alojamiento, los aros de cierre (hasta 100 mm.) deben ser dilatados y montados con herramientas de instalación. El calentamiento previo de la banda en agua o aceite a 100 º C facilitará la operación. Los alojamientos deberán limpiarse y rebanarse cuidadosamente y las entradas de los interiores del cilindro deben poseer un chanfle de introducción (figura 1).
Ref. Fig. 1
