Descripción
CAMPO DE EMPLEO
Se fabrican en NBR 70 sh. con tela, para servicio de hasta 250 Kg/cm2, y temperatura continua de hasta 110º C, e intermitente hasta 130º. Sobre pedido se elaboran con otros tipos de compuestos especiales.
MONTAJE

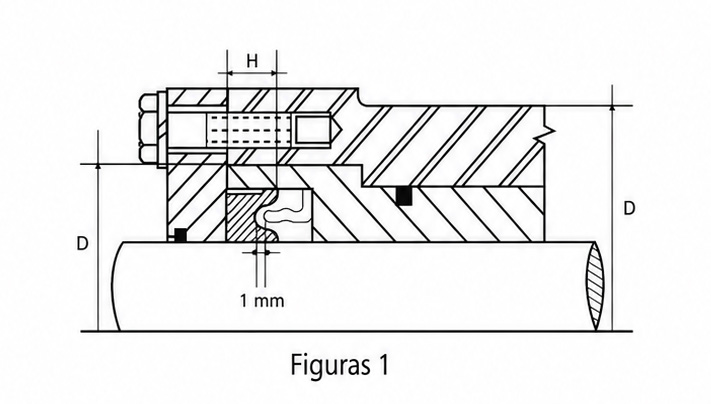

Para el montaje de estas guarniciones tanto sobre el cilindro, como sobre el pistón, se aconseja el uso de una arandela metálica de sostén, según se indica en las Figuras 1.
Este dispositivo tiene por objeto evitar el movimiento axial de la guarnición en su alojamiento y proteger así los labios de trabajo.

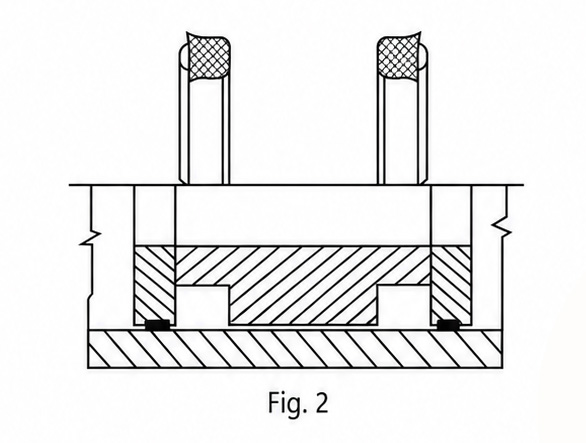

En un buen montaje, la arandela metálica no debe tener contacto con la guarnición, dicha arandela debe estar provista de 4 ó 6 orificios distribuidos radialmente, a fin de que la presión del fluido hidráulico actúe uniformemente sobre los labios de servicio. Sobre pedidos la serie GTS se fabrica con un expansor de caucho sintético elástico que suplanta la arandela metálica de sujeción, ver Figura 2.
APLICACIÓN
Estas guarniciones están proyectadas para ejes o émbolos de movimiento vertical u horizontal.
Se recomienda para las siguientes aplicaciones:
- Pistones de prensas con carrera de trabajo vertical y retorno por gravedad.
- Cabezas de pistones de cilindros de maquinaria vial. Elevadores hidráulicos, etc.
